Mikor van szükség EPH jegyzőkönyvre:
Magyarországon egy lakás új belső gázhálózata és gázkazánja nem helyezhető üzembe, amíg nem lett villamos szakember által EPH jegyzőkönyvvel igazolva, hogy a lakás elektromos potenciál-védelme szabványosan ki lett építve.
Ezt az igazolást villamos biztonsági felülvizsgáló állíthatja ki a 40/2017. (XII. 4.) NGM rendelet előírásai alapján.
A "megfelelt" értékelésű EPH jegyzőkönyv kiállításának feltétele a megfelelően kialakított védőösszekötő-vezető hálózat:

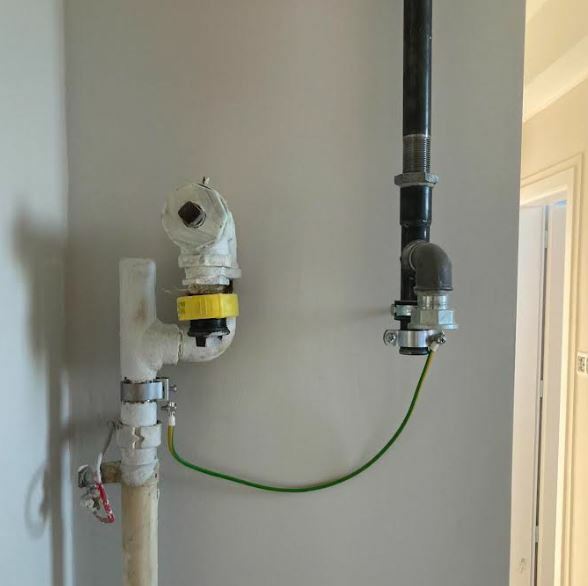

- a gázmérőnél ellenőrizni kell a mért és méretlen oldal összekötését védővezetővel

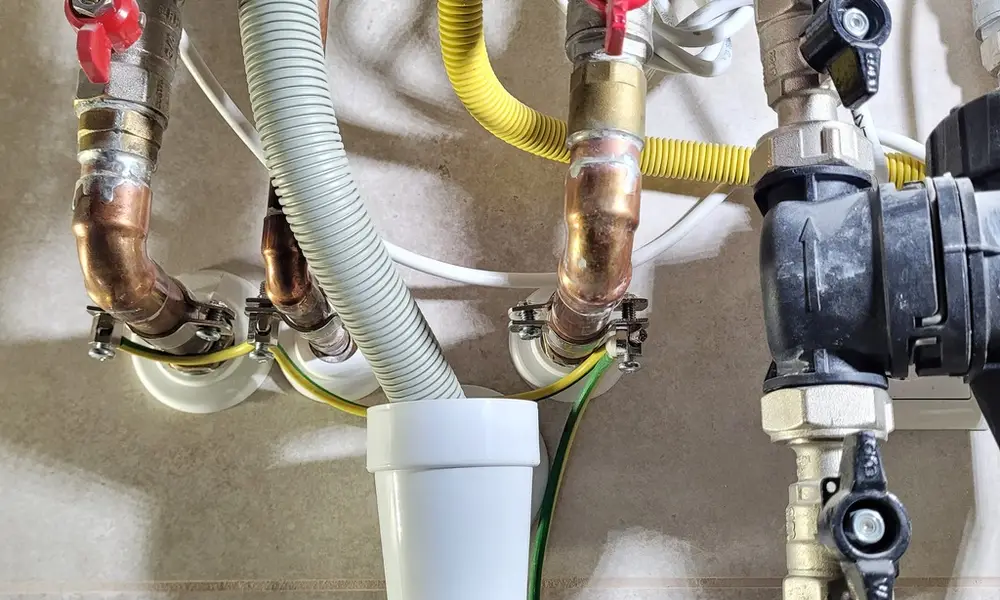

- a gázvezetéknél ellenőrizni kell, hogy be legyen kötve megfelelő keresztmetszetű védővezetővel a lakáselosztó PE sínjére
- a vízvezetékeknél ellenőrizni kell, hogy be legyenek kötve megfelelő keresztmetszetű védővezetővel a lakáselosztó PE sínjére
- ellenőrizni kell, hogy a maximum 30mA kioldó áramú áram-védőkapcsoló kapcsoló be van építve a lakáselosztóba, és megfelelően működik
A legfontosabb követelmények a következők:
- Alapvető egyenpotenciálra hozás: Minden 5 méternél nagyobb fémes szerkezetet (pl. vízvezetékek, fűtéscsövek, gázcsövek, fém tartószerkezetek) a fő földelőponttal össze kell kötni, hogy azonos potenciálra kerüljenek, így csökkentve az érintésvédelem szempontjából veszélyes feszültségek (potenciálkülönbségek) kialakulását.
- Védővezetők jelölése, méretezése: A védővezetőket minden esetben zöld-sárga színnel kell jelölni, ettől tilos eltérni. A védőösszekötő-vezetők keresztmetszete a csatlakoztatott áramköri vezetők keresztmetszetéhez igazodik. Általában a védővezetők keresztmetszetének legalább a fázisvezető keresztmetszetének fele kell legyen, de nem lehet kisebb 2,5 mm²-nél (ha mechanikailag védettek) vagy 4 mm²-nél (ha nincs mechanikai védelem).
- Kiegészítő egyenpotenciálra hozás: Különösen vizes helyiségekben szükséges lehet a kiegészítő egyenpotenciálra hozás (pl. fürdőszobákban kádak, zuhanytálcák bekötése). Ezzel minimalizálható az áramütés kockázata, ha valaki egyszerre érint két különböző fémes elemet.
- Megfelelő csatlakozási pontok: A védőösszekötő-vezetőket minden esetben a földelőrendszer fő földelési pontjához kell csatlakoztatni, hogy a teljes rendszer egyenpotenciálra kerüljön.
